НАХОДИТСЯ В СТАДИИ РАЗРАБОТКИ ПРОГРАММЫ

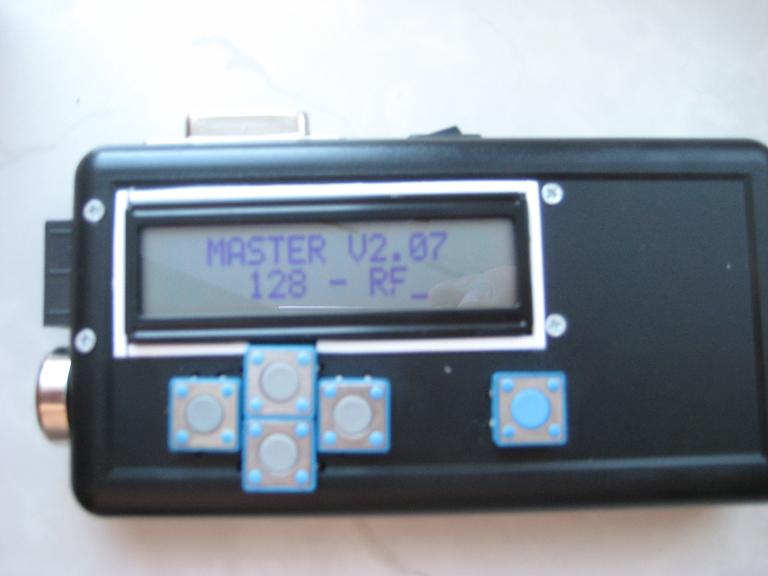

Устройство MASTER V2.07 – это дальнейшее усовершенствование устройства
MASTER V1.02 - 18 - RF - CAME/NICE/PT с новыми функциями.
Питание устройства от батареи "Крона” 9 вольт
Ток потребления не более 25 mA
Ток потребления (во время работы с блоком R-FID) не более 40 mA
Схема устройства MASTER V2.07 ( MEGA2560 )
Внимание !!! Схема чтения ТМ ключей изменена под запись высоковольтных заготовок RW-15, RW2000 и KC-07
( изменения здесь не показаны ).
Устройство позволяет:
1. Работать с памятью различных домофонов и контроллеров от 24С01 до 24С512, имеет 2 буфера
для хранения информации до 64 Кбайт, 16 буферов для хранения информации до 8 Кбайт ( или
памяти ключей DS1961S - DS1996 ) и память на 2560 номеров ключей и кодов автоматики с адресной
информацией ( до 16 символов ) по каждому номеру. Имеется система поиска нужного адреса или кода.
2. Добавлен режим редактирования базы ключей для: ELTIS ( 100-я серия ), БЭКУ-2, КУ-18 (ключи и коды),
БВД-N(SM)100, БУД-301, БУД-302, БУД-302М, БУД-420, М200, КТМ-601 (602, 603), Z5R/1000, Z5R/5000, ML-194/500,
ML-194/4000, CYFRAL CCD-2094 ( V2.1 - V3.0 ), CYFRAL CCD-20, METAKOM MK-2003.
( запоминание кода любого ключа в памяти, стирание кода, запись на его место нового, сжатие памяти
( дефрагментация ) ).
Перед записью нового кода в память домофона ( контроллера ) автоматически производится
проверка на совпадение его с кодами в памяти.
В режим редактирования добавлена функция автоматического поиска и стирания в памяти
одинаковых кодов ключей. Это особенно полезно для проверки памяти после слияния нескольких
баз ключей в одну.
Планируется добавить работу с блоками:
а) с домофонами ELTIS серий 300, 400 и 500.
б) с домофонами METAKOM MK-2007, MK-2008,
с) с контроллерами серий LC-xx, ТС-хх, Бэку-4, CRT-xx и т. п.
3. Добавлен режим переноса баз ключей для этих домофонов и контроллеров, с одного на другой,
режим сбора ключей с нескольких устройств в одну базу большего размера.
4. Записывать ключи DALLAS ( DS-1990 ) на заготовки: TM-01C, ТМ-01A, TM-01A-UKR( 1.5R и 2R ), RW-1, RW-1.1,
RW-1990, RW-1990.1, RW-1990.2, RW-1990S, TM-08, TM-08V2, TM08 Vi-2, ТМ-08ViF, RW-2004, TM-2004, КС-3ТМ, КС-4ТМ.
Заготовки ТМ-08 ViF, RW(TM)2004, ТМ-01А, TM-01A-UKR( 1.5R и 2R ) можно финализировать.
5. Записывать ключи CYFRAL, METAKOM на заготовки ТМ-01C, ТМ-01A, TM-01A-UKR( 1.5R и 2R ), RW-1, RW-1.1,
RW2000 и RW-15 в коде ключей CYFRAL и METAKOM
и на заготовки TM-01C, ТМ-01A, TM-01A-UKR( 1.5R и 2R ), RW-1, RW-1.1, RW-1990, RW-1990.1, RW-1990.2,
RW-1990S, TM-08, TM-08V2, TM08 Vi-2, ТМ-08 ViF, RW-2004, TM-2004, КС-3ТМ, КС-4ТМ с различной
перекодировкой ( т. е. с имитацией этих ключей в режиме ключа DS-1990 ).
Для заготовок ТМ-01А, TM-01A-UKR( 1.5R и 2R ) можно устанавливать параметры работы в режимах CYFRAL и
METAKOМ ( длительности импульсов ( 7 уровней ) и ток потребления ( 3 уровня ) ).
Добавлена возможность чтения параметров ранее записанных заготовок ТМ-01А, TM-01A-UKR( 1.5R и 2R ) для создания
идентичных копий ключей ( заготовка должна находиться в режиме DALLAS ).
Предусмотрен режим стирания заготовок ТМ-01C, ТМ-01A, TM-01A-UKR( 1.5R и 2R ) в режимах CYFRAL и METAKOM.
Добавлен режим восстановления запорченных заготовок TM-01C, ТМ-01А, TM-01A-UKR( 1.5R и 2R ).
Заготовки ТМ-01А, TM-01A-UKR( 1.5R и 2R ) стираются во всех режимах работы.
Заготовки RW-1, RW-1.1 и RW-15 стираются автоматически при перезаписи,
Заготовка RW2000 - это одноразовая заготовка ( записывается только один раз ).
В заготовках RW-15 можно устанавливать длительность импульсов ( 4 уровня ) и включать/выключать
нагрузочный резистор.
Планируется добавление работы с заготовками КС-07 ( для копирования ключей CYFRAL и METAKOM ).
6. Копировать бесконтактные карты и брелки RFID стандарта 125кГц.
Блок R-FID выполнен в виде отдельного подключаемого устройства ( для уменьшения потребления тока ).
Но может быть, по желанию заказчика, встроенным в корпус устройства. Стандарты Em-Marine и HID.
Есть функция чтения произвольных карт и брелков этих форматов ( с длиной кода до 254 бит ) и
создания произвольных карт ( брелков ) на основе заготовок Т55хх ( длина кода до 224 бит ).
Запись производится на заготовки RW125RF, T5557, ПР-57, Т5577ABS, Т5577IL, Т5577IL NEW.
Добавлена работа с заготовками i57V2 ( они используются при наличии RF-фильтров в домофоне ).
Заготовку i57V2 можно писать с финализацией и без.
Добавлена запись ключей EM-Marine на новые заготовки "Кристалл" ( H5 и H5.5 ) и RW64BIT.
Добавлена запись на заготовку EM4305 ( RW125EM ). Эту заготовку можно финализировать или
ставить/снимать парольную защиту.
Добавлена работа с заготовками OTP ( 125 КГц ) в режимах 64 или 128 бит
( возможна запись ключей EM-Marine и Electra-128 с финализацией и без ).
Добавлена работа с заготовкой RW125FL. Её можно писать с финализацией и без.
7. Планируется работа с новым блоком R-FID на 13.56 МГц для работы с ключами Техком, Факториал.
8. Память на 2560 ключей с адресной информацией ( до 16 символов ). Есть возможность редактирования
номера с автоматической или ручной подстановкой контрольной суммы, создания и запоминания своих
произвольных номеров ключей. Запись кода ключа из памяти в любом виде DALLAS, CYFRAL, METAKOM,
EM-Marine, HID Prox, Indala.
Предусмотрен режим поиска по адресу ключа или по его коду.
Планируется добавление работы с картами SD ( запоминание информации, загрузка с карты и т. д. ).
9. Работа с автоматикой CAME, NICE, PT со статическими кодами ( подбор, перехват )
и NICE FLO-R с динамическим ( перехват ).
В режиме перехвата автоматически запоминается в памяти длина импульсов и вид посылки.
В режиме подбора длительность импульсов можно задавать вручную.
Передатчик и приёмник на 433.92 МГц размещены в отдельном блоке.
При желании, к устройству можно подключать такие блоки, настроенные на другие частоты
( например, на 866 МГц, 315 МГц и т. п. ).
10. Добавлена работа с памятью 25Схх , 95Схх, 93Схх + дополнительный блок для работы
с этой памятью ( добавляется в прошивку по отдельному запросу ).
11. Добавлена программа - анализатор ИК - протоколов ( пульты ДУ, связь с ПК и т. п. )
( добавляется в прошивку по отдельному запросу ).
12. Добавлена программа логического анализатора для изучения протоколов записи разных
заготовок ТМ ключей ( добавляется в прошивку по отдельному запросу ).
13. Добавлено чтение и копирование карт INDALA на заготовки Т55х7.
14. Добавлено чтение и копирование ключей Electra-80 и Electra-128.
Копирование этих ключей производится на заготовку OTP ( Electra-128 ) или
на заготовки серий Т55х7 ( в режиме "Запись Т55х7" ).
15. Добавлено чтение и копирование ключей Urmet ( на заготовки Т55х7 ).
16. Добавлена работа с картами ( брелками ) Mifare 1K.
Копирование только UID номера ( блок 0 ), чтение и редактирование всей памяти ( блоки 1 - 63 ),
запись отредактированной памяти на Mifare 1K, Mifare Zero, Mifare OTP, Mifare OTP2.0 и Mifare OTP2.0(CL).
Для работы с закрытыми секторами ( чтение и запись ) предусмотрен автоматический перебор
ключей из специальной памяти ( до 1000 ключей ) и ручной ввод известных ключей доступа.
Добавлена работа с брелками Mifare Ultralight ( чтение, редактирование до 44 страниц )
и копирование их на заготовку Mifare UL, Mifare UL2.0, Mifare UL3.0 и Mifare UL-X .
17. Добавлено чтение и копирование идентификационных меток животных стандарта FDX-B ( в тестовом режиме ).
Ориентировочная цена этого устройства со всеми блоками и шнурами = 18 000 руб.
|
